Rockfon® System XL T24 A™

Himlingssystem med A-kant plater i et 24 mm synlig profilsystem
Tilbake

Veggtilslutning

CMC - Click2-DE

Kobling

section_-2890

Tverrsnitt

Tilbake

Kompatible kanter

Synlig profilsystem Beskrivelse
A24 A24 Plater med A24-kant er en kostnadseffektiv løsning som gir enkel tilgang til installasjoner som er skjult bak himlingen. De kan monteres i profilsystemet T24. Plater med A-kant kan demonteres.

Kompatible himlingsplater

Himlingsplate Tykkelse (mm) 600 x 600 1200 x 600 1800 x 600
Rockfon® Boxer™ 20
Rockfon® Koral™ 15
- 20
Rockfon® Koral™ Tenor 15
Rockfon® MediCare® Plus 20
Rockfon® MediCare® Standard 15
Rockfon Color-all® 15
- 20
Rockfon® Sonar® 20
Rockfon® Sonar® Bas 20
Rockfon® Tropic™ 15
Rockfon Blanka® 20
Rockfon Blanka® Bas 20

Andre egenskaper

Bæreevne Bæreevne

Rockfon® System XL T24 A™ Click 2890 deflection

 Kg/m²
Hanger distance (mm) Module size (mm) Maximum deflection
2.5 mm 4.0 mm
1200 600 x 600 2.8 5.2
1200 900 x 900 - 3.5
1200 1200 x 600 - 2.5
1200 1200 x 900 - 2.3
1200 1800 x 600 3.3 5.7
Korrosjonsklasse Korrosjonsklasse Klasse B (EN13964)
Demonterbar Demonterbar Plater montert i Rockfon System XL T24 A er fullt demonterbare.
Brannmotstandsevne Brannmotstandsevne Visse Rockfon himlinger har blitt testet og klassifisert i henhold til den europeiske standarden EN 13501-2 og/eller nasjonale standarder. Vennligst kontakt Rockfon.
Back

Rockfon® System XL T24 A™ Click 2890 deflection

 Kg/m²
Hanger distance (mm) Module size (mm) Maximum deflection
2.5 mm 4.0 mm
1200 600 x 600 2.8 5.2
1200 900 x 900 - 3.5
1200 1200 x 600 - 2.5
1200 1200 x 900 - 2.3
1200 1800 x 600 3.3 5.7
Back
Back
Back

Kantavslutninger

10

A-kant - kantavslutning med kantprofil. Husk alltid å låse platen med kantfjær.

Tilbake

Profiler og tilbehør

Bæreprofil

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
Bæreprofil
2800.tif Bæreprofil T24 C/H38 3600 38 24 T24 MR CL&HK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 36 Avstand mellom utstansninger: 50 / 100 / 34 x 100 / 50

Tverrprofil

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning

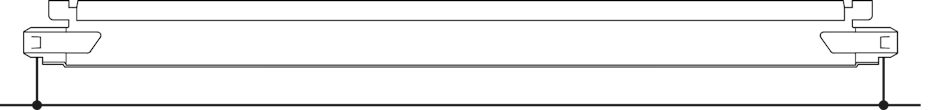

Tverrprofil
2896.tif Tverrprofil T24 C38 1800 38 24 T24 CT CLICK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 5 Avstand mellom utstansninger: 300 / 300 / 3 x 300 / 300
-2891-2893.tif Tverrprofil T24 C38 900 38 24 T24 CT CLICK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 0 Avstand mellom utstansninger: / 900 / /
-2894.tif Tverrprofil T24 C38 1200 38 24 T24 CT CLICK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 3 Avstand mellom utstansninger: 300 / 300 / 300 / 300
-2892.tif Tverrprofil T24 C38 600 38 24 T24 CT CLICK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 1 Avstand mellom utstansninger: 300 / / / 300

Kantprofil alternativer

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
W-profiler
-1461 side view.tif Skyggefugeprofil 812 hvit 3050 mm 3050 15 7,8 W8x12 Fargesortiment Emballasje
Kantprofiler
-1420.tif Kantprofil 24/24 3050 hvit 3050 24 24 L24x24 Hvit 001 Emballasje
-1420.tif Kantprofil 24/24 3050 3050 24 24 L24x24 Matt White 11 Emballasje

Tilbehør

Komponent høyde Produkt gruppe Forpakning
Øvrige systemkomponenter
OPV 08.TIF.tif Filler block for T24 profiles - White 8 FB T24 001 Emballasje
System T24X wall bracket 20190219 A1.jpg Vegg- og overgangsbeslag for T-profil WBB T Emballasje
DLC klips
123.tif DLC klips DLC Emballasje
Klips
Wall spring fixt_v3.tif Kantfjær FIXT WSF Emballasje
Hanger wires
twist clip with bolt with hole (1).jpg Opphengsklips med øye og M6 bolt FCT T24 EYE M6 Emballasje
Justerbare pendler
JusterbarStrop.tif Opphengspendel QH THH 214 Emballasje
Direktefeste
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Direktefeste for Chicago Metallic™ T-profil 50mm + låsepinne 50 SH 50 Emballasje
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 36 Avstand mellom utstansninger: 50 / 100 / 34 x 100 / 50
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 5 Avstand mellom utstansninger: 300 / 300 / 3 x 300 / 300
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 0 Avstand mellom utstansninger: / 900 / /
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 3 Avstand mellom utstansninger: 300 / 300 / 300 / 300
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 1 Avstand mellom utstansninger: 300 / / / 300
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
