Rockfon® System T24 Z™

Elegant lineært design som fremhever den retningsbestemte geometrien av ethvert rom
Tilbake

Veggtilslutning

CMC - Click2-DE

Kobling

section_-2890

Tverrsnitt

Tilbake

Kompatible kanter

Skjult profilsystem Beskrivelse
Z Z Plater med Z-kant kan henges ned fra profilsystemet, selv i et rom med lav takhøyde, eller de kan monteres direkte på etasjeskilleren ved hjelp av festebraketter. Z-kanten bidrar til å skape en dybdefølelse med sine lange, skarpe linjer i samme retning, med en bredde på 8 mm og en nesten monolittisk finish i den andre retningen.

Kompatible himlingsplater

Himlingsplate Tykkelse (mm) 600 x 600 900 x 900 1200 x 600 1800 x 600
Rockfon Blanka® 20
Rockfon® Sonar® 20
- 25

Andre egenskaper

Bæreevne Bæreevne

Rockfon® System T24 Z™ Click deflection

 Kg/m²
Hanger distance (mm) A/A distance main runners (mm) Modulation (mm) Maksimum nedbøyning
2.5 mm 4.0 mm
1200 1200 600 x 600 9.9 16.5
1200 1200 1200 x 600 10.9 17.9
1200 1800 1800 x 600 3.3 5.7
Korrosjonsklasse Korrosjonsklasse Klasse B (EN13964)
Demonterbar Demonterbar Plater montert i Rockfon System T24 Z er fullt demonterbare.
Brannmotstandsevne Brannmotstandsevne Visse Rockfon himlinger har blitt testet og klassifisert i henhold til den europeiske standarden EN 13501-2 og/eller nasjonale standarder. Vennligst kontakt Rockfon.
Slagfasthet Slagfasthet Slagfastheten for Rockfon System T24 Z kombinert med låseklips er testet av et uavhengig laboratorium i henhold til EN13964 - bilag D og oppfyller kravene til Klasse 3A. Kontakt Rockfon for mer informasjon. Se side 10 for installasjonsveiledning.
Back

Rockfon® System T24 Z™ Click deflection

 Kg/m²
Hanger distance (mm) A/A distance main runners (mm) Modulation (mm) Maksimum nedbøyning
2.5 mm 4.0 mm
1200 1200 600 x 600 9.9 16.5
1200 1200 1200 x 600 10.9 17.9
1200 1800 1800 x 600 3.3 5.7
Back
Back
Back
Back

Kantavslutninger

16

System T24 Z Click - Perimeter finish with wall angle trim, view main runner

16

Kantavslutning med kantprofil - sett fra Z2 vinkel

16

Kantavslutning med skyggefugeprofil - sett fra Z1 vinkel

16

Kantavslutning med skyggefugeprofil - sett fra Z2 vinkel

Tilbake

Profiler og tilbehør

Bæreprofil

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
Bæreprofil

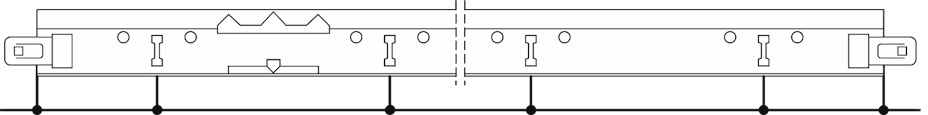

2800.tif Bæreprofil T24 C/H38 3600 38 24 T24 MR CL&HK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 36 Avstand mellom utstansninger: 50 / 100 / 34 x 100 / 50

Tverrprofil

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
Tverrprofil

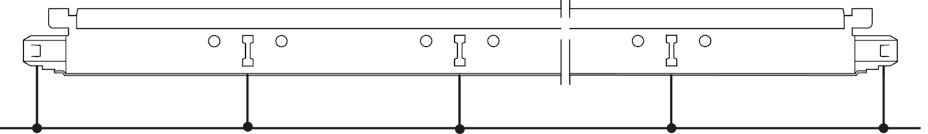

2896.tif Tverrprofil T24 C38 1800 38 24 T24 CT CLICK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 5 Avstand mellom utstansninger: 300 / 300 / 3 x 300 / 300

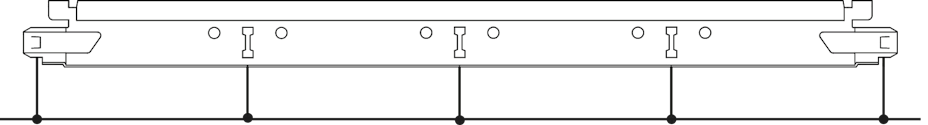

-2894.tif Tverrprofil T24 C38 1200 38 24 T24 CT CLICK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 3 Avstand mellom utstansninger: 300 / 300 / 300 / 300

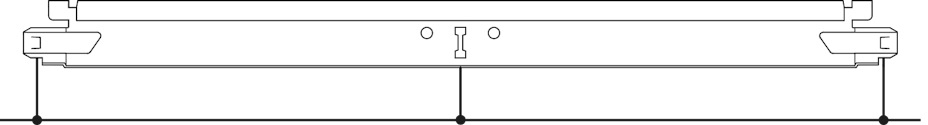

-2892.tif Tverrprofil T24 C38 600 38 24 T24 CT CLICK Fargesortiment Emballasje

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 1 Avstand mellom utstansninger: 300 / / / 300

Kantprofil alternativer

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
Kantprofiler
1439.tif L-wall angle 24x19 mm 3050 24 19 L19x24 Fargesortiment Emballasje
1439.tif L-wall angle 24x19 mm 3050 24 19 L19x24 Hvit 001 Emballasje
Overgangsprofiler
5119.tif Alu L overgangsprofil for X og M kant til gips 3000 53 36 TP ALU L15 Hvit 001 Emballasje
W-profiler
-1460 side view.tif Skyggefugeprofil 1015 hvit 3050 mm 3050 15 10 W10x15 Fargesortiment Emballasje

Tilbehør

Komponent høyde Produkt gruppe Forpakning
Direktefeste
ACC SUSP FIX CLIP & NAIL H=80 MM 100C.tif Direktefeste for Chicago Metallic™ T-profil 80mm + låsepinne 80 SH 80 Emballasje
Klips
HDC 1.tif Plateklips til platetykkelse 15-20 mm (A kant), 15-30 mm (E kant), 20-25 mm (X, M, Z kant), 20-30 mm (D kant) HDC 1 Emballasje
Wall spring fixt_v3.tif Kantfjær FIXT WSF Emballasje
Clip_click-detail-1.png LC Emballasje
Øvrige systemkomponenter
System T24X wall bracket 20190219 A1.jpg Vegg- og overgangsbeslag for T-profil WBB T Emballasje
Pincers
X-edge knife.tif X-edge knife CUT XB Emballasje
Justerbare pendler
JusterbarStrop.tif Opphengspendel QH THH 214 Emballasje
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 36 Avstand mellom utstansninger: 50 / 100 / 34 x 100 / 50
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 5 Avstand mellom utstansninger: 300 / 300 / 3 x 300 / 300
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 3 Avstand mellom utstansninger: 300 / 300 / 300 / 300
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 1 Avstand mellom utstansninger: 300 / / / 300
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
