Chicago Metallic™ T24 Click D2890 ECR Class D

24 mm profilsystem med ekstra korrosjonsbestandig finish
Last ned datablad
Last ned datablad
Tilbake
Ekstra galvanisert råmateriale med dobbeltsidig maling i henhold til klasse D
Systemet ink uderer også tilbehør og kantprofiler med korrosjonsklasse D
For bruk i områder med behov for korrosjonsklasse D, f.eks. bassengområder, kjøkken etc.

Veggtilslutning

CMC - Click2-DE

Kobling

Tilbake

Andre egenskaper

Bæreevne Bæreevne

Chicago Metallic™ T24 Click D2890 ECR Class D deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Maksimum nedbøyning
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
Korrosjonsklasse Korrosjonsklasse D
Reaksjon på brann Reaksjon på brann A1
Miljø Miljø Fullt ut gjenanvendelig
Back

Chicago Metallic™ T24 Click D2890 ECR Class D deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Maksimum nedbøyning
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
Back
Back
Back
Tilbake

Profiler og tilbehør

Bæreprofil

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
Bæreprofil
-2800 CD.tif Bæreprofil T24 C/H38 Klasse D 3600 38 24 T24 D MR CL&HK Hvit 001 Emballasje

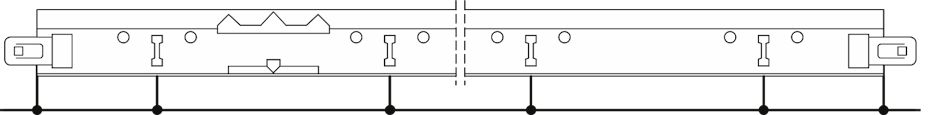

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 36 Avstand mellom utstansninger: 50 / 100 / 34 x 100 / 50

Tverrprofil

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
Tverrprofil
-2892CD.tif Tverrprofil T24 C38 Klasse D 600 38 24 T24 D CT CLICK Hvit 001 Emballasje

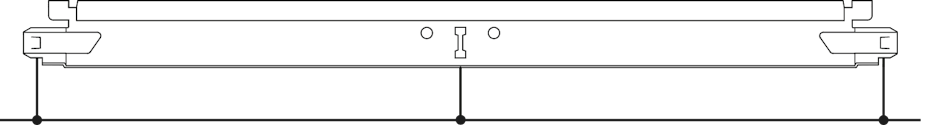

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 1 Avstand mellom utstansninger: 300 / / / 300
-2894 CD.tif Tverrprofil T24 C38 Klasse D 1200 38 24 T24 D CT CLICK Hvit 001 Emballasje

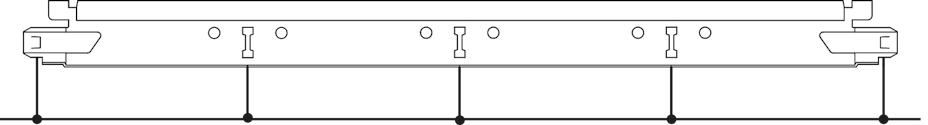

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 3 Avstand mellom utstansninger: 300 / 300 / 300 / 300

Kantprofil alternativer

Komponent Lengde høyde Bredde Produkt gruppe Farger Forpakning
U-profiler
D1449.tif C profil 40 hvit Klasse D 3050 40 20 C37 D Hvit 001 Emballasje
Kantprofiler
D1420.tif Kantprofil 24/24 Klasse D 3050 hvit 3050 L24x24 D Hvit 001 Emballasje

Tilbehør

Komponent Lengde høyde Produkt gruppe Forpakning
Korrosjonsbestandig, Klasse D
D10012.tif Gjengestag Klasse D / L=1000 mm 1000 TR D M6 Emballasje
D10200B.tif Nonius pendel overdel Klasse D 85 NH D 85 Emballasje
NH D CLIP.tif Koblingsklips for Nonius Klasse D NH D CLIP Emballasje
D10230.tif Nonius pendel underdel Klasse D 190 NH D T Emballasje
Klips
HDC 1.tif Plateklips til platetykkelse 15-20 mm (A kant), 15-30 mm (E kant), 20-25 mm (X, M, Z kant), 20-30 mm (D kant) HDC 1 Emballasje
HDC 2.tif Plateklips til platetykkelse 25-30 mm (A kant), 40 mm (E, D kant) HDC 2 Emballasje
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 36 Avstand mellom utstansninger: 50 / 100 / 34 x 100 / 50
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 1 Avstand mellom utstansninger: 300 / / / 300
Tilbake

Plassering av utstansninger og hull til pendler

Plassering av utstansninger og hull til pendler
Utstansninger: 3 Avstand mellom utstansninger: 300 / 300 / 300 / 300
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
Tilbake
